Wärmedämmendes Schiebe- und Hub-System mit robusten Belüftungsrahmen und minimalen Stirnbreiten
Das thermisch isolierte Gleit- und Hebe-Schiebesystem ASS 50 verbindet die hervorragenden Eigenschaften eines robusten Belüftungsrahmens mit schmaler Stirnbreite für lichtdurchflutete Räume. Das vollständig verdeckte Schüco e-slide Antriebssystem öffnet, schließt und verriegelt sogar Decken- und Deckeneinheiten einfach und sicher per Knopfdruck.
Produktvorteile
Wärmedämmung nach DIN EN ISO 10077, Teil 1, Uw-Werte von 1,9 W / (m²K) und einer Einheitsgröße von 2.500 mm x 2.500 mm, Doppelverglasung mit einem Ug-Wert von 1,1 W / (m²K)
Lüftungsgrößen: maximale Breite 3.000 mm maximale Höhe 3.000 mm
Entlüftungsgewicht bis 400 kg
Wasserdichtigkeit bis Klasse 9A nach DIN EN 12208
Einbruchhemmung bis Klasse RC 2 (WK2)
Große Auswahl durch Einzel-, Doppel- und Dreifachschienen Außenrahmen

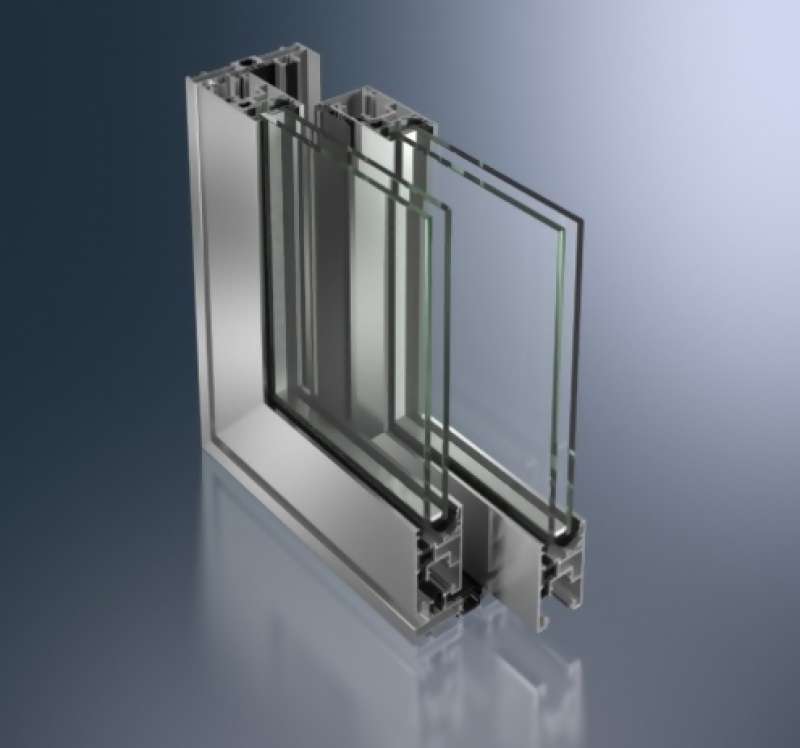

Schüco ASS 50, wärmegedämmtes Schiebe- und Hebe-Schiebefenster und Türsystem
Mit 120 mm (Doppelspur), 185 mm (Dreifachschiene) Grundrahmen.
Design-Merkmale:
Konzipiert als Schiebe- / Hebe-Schiebe-Konstruktion mit ein / zwei / drei Führungsschienen.
Entlüftungsprofile und Entlüftungsstangen mit einteiligen (festen) / zwei- teiligen (geteilten) Isolierstäben
Entlüftungsprofile und Tandemwalzen / Rollenwagen für Entlüftungsgewichte bis 150 kg / 300 kg müssen eingesetzt werden.
Die feste Verglasung ist im Außenrahmen / Entlüftungsrahmen montiert.
Die untere, auswechselbare Bahnen sind aus Edelstahl. Im Gelenkbereich weisen die Außenrahmen Kunststoffabdeckprofile auf. Entlüftungsprofile können strukturelle Verstärkungen an die Anforderungen anpassen. Es können Glasdicken von 8 mm bis 32 mm verwendet werden.
Die Rahmenverbindungen des Außenrahmens und der Belüftungsprofile werden mit Präzisions-Eckbolzen hergestellt.

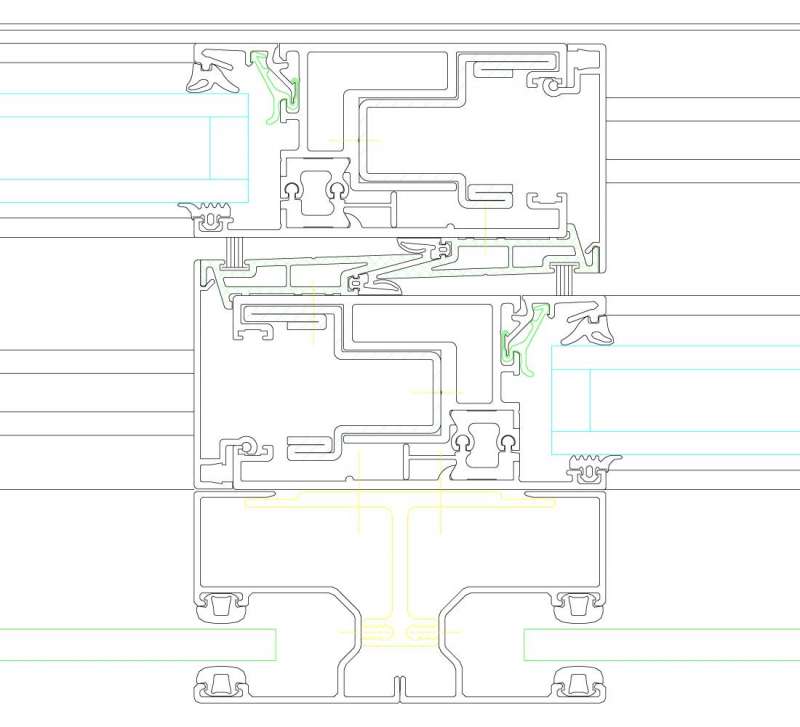

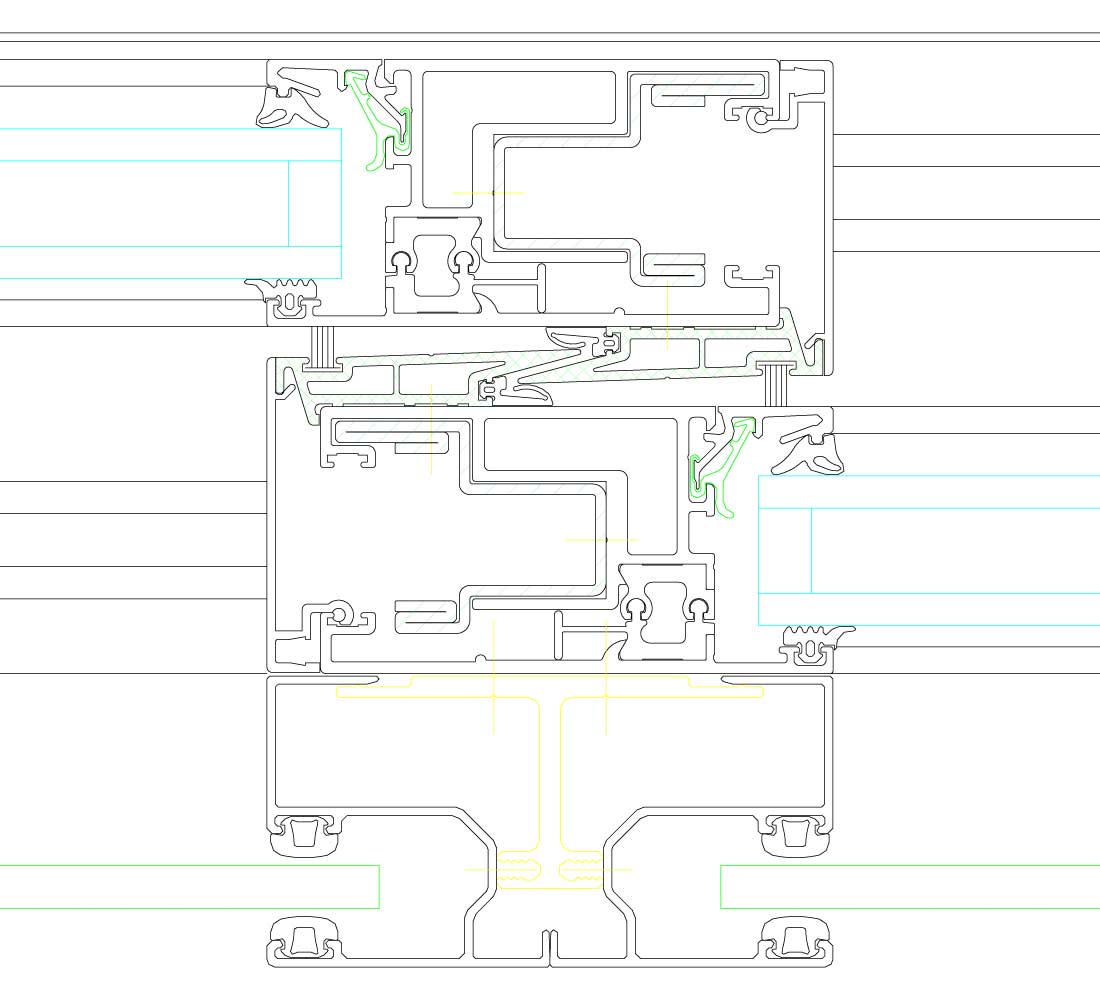

Profil Grundtiefen:
Außenrahmen 120 mm
Entlüftungsrahmen 50 mm
Profilbreite:
Außenrahmen, Seite und Oberseite 17 mm
Außenrahmen, Boden 17/48 mm
Entlüftungsrahmen (gleitend) 84/96 mm
Entlüftungsrahmen 84/96 mm
Entlüftungsrahmen (toplight) 41 mm
Lüftungsblech, bündig 78 mm
Lüftungsblech, gefedert 88 mm
