Schuco FW 50+

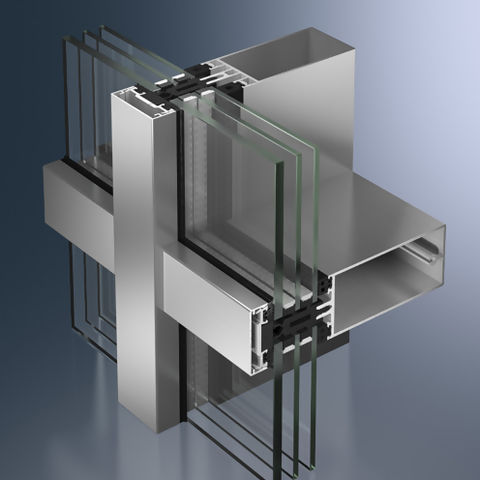

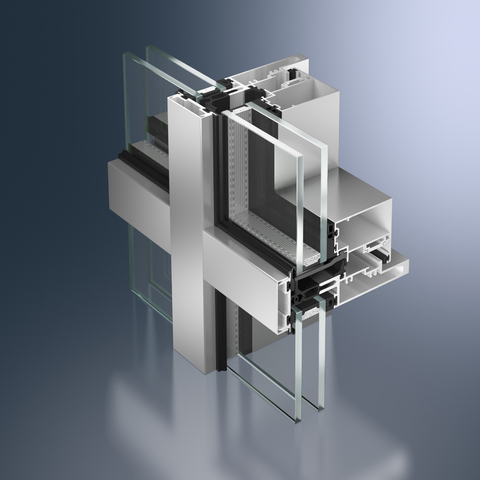

Vollständig bewährt mit unendlichen Möglichkeiten: Schüco FW 50+ / FW 60+ - das Fassadensystem

Mit der Schüco Fassade FW 50+ lassen sich Fassaden und Oberlichter unterschiedlichster Bauart effizient und zuverlässig realisieren. Durch ihre Kompatibilität mit vielen anderen Schüco-Systemen ist Schüco FW 50+ zwei der meistverkauften Fassadensysteme in Europa.



Produktvorteile

Von passivhaus-zertifizierten SI-Fassaden mit maximaler Wärmedämmung bis hin zur Standard-Wärmedämmung bieten die FW 50+-Systeme die passende Lösung für jedes Szenario und alle Klimaregionen

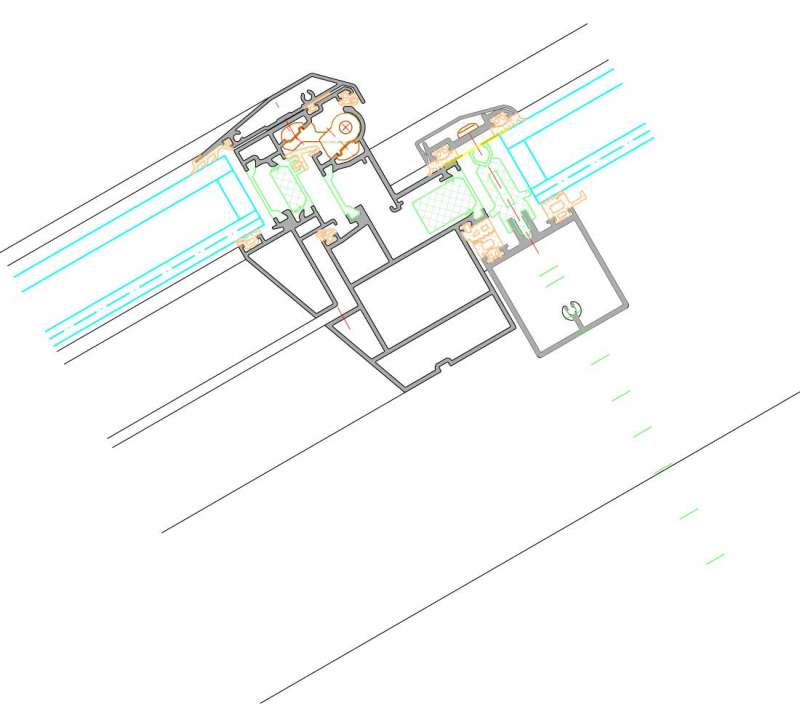

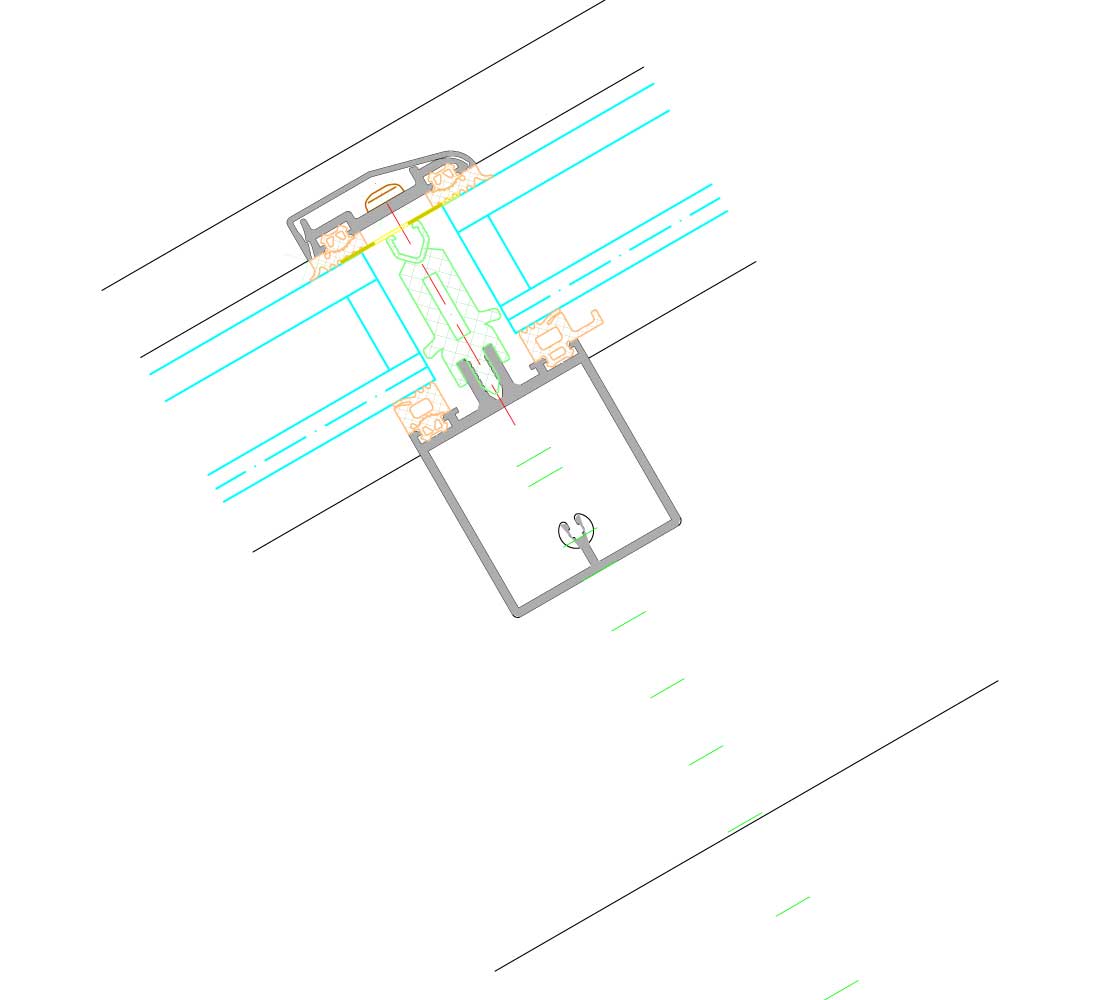

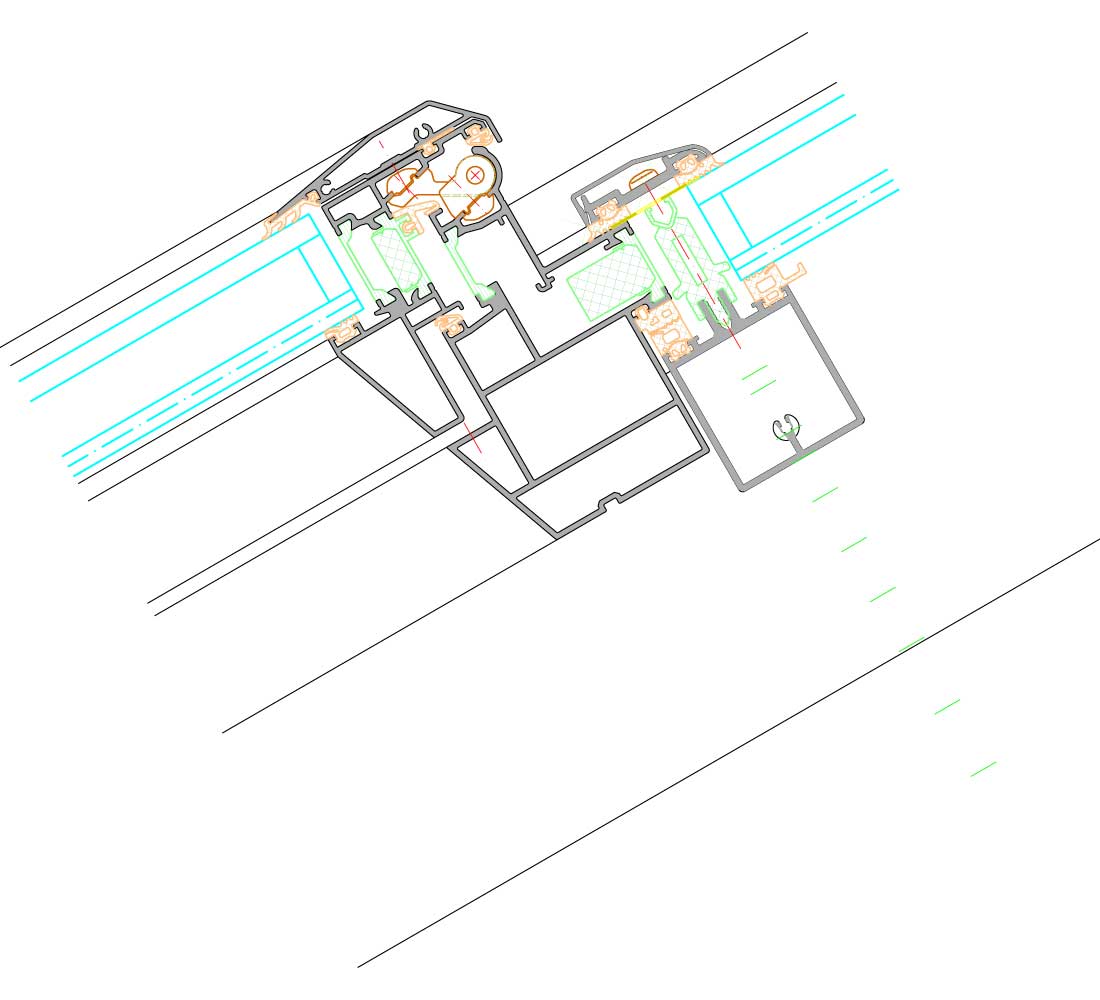

Geometrisch komplexe Dachfensterkonstruktionen können einfach aufgebaut werden
Eine breite Palette von Abdeckkappen bietet hervorragende Gestaltungsmöglichkeiten für eine Vielzahl von Fassadenarten
Bullet Widerstand, Einbrecherwiderstand und Explosionswiderstandwahlen
Auch als feuerbeständige Fassade (BF) einsetzbar.

Elektrische Leitungen sind innerhalb des Fassadensystems verborgen, können aber zur Inspektion zugegriffen werden

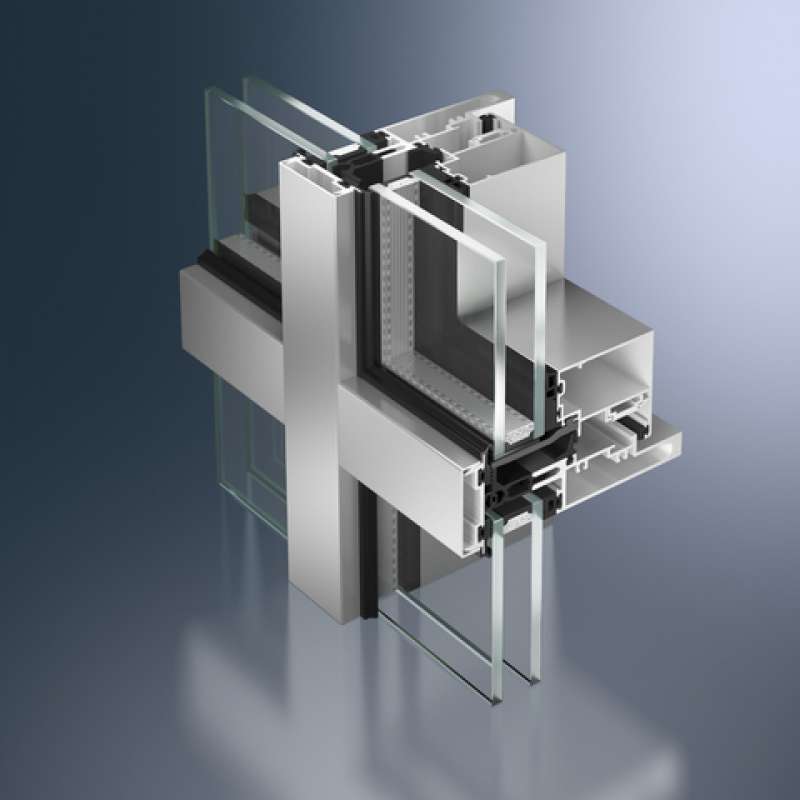

Schüco FW 50, selbsttragendes Aluminium-Belüftungssystem.

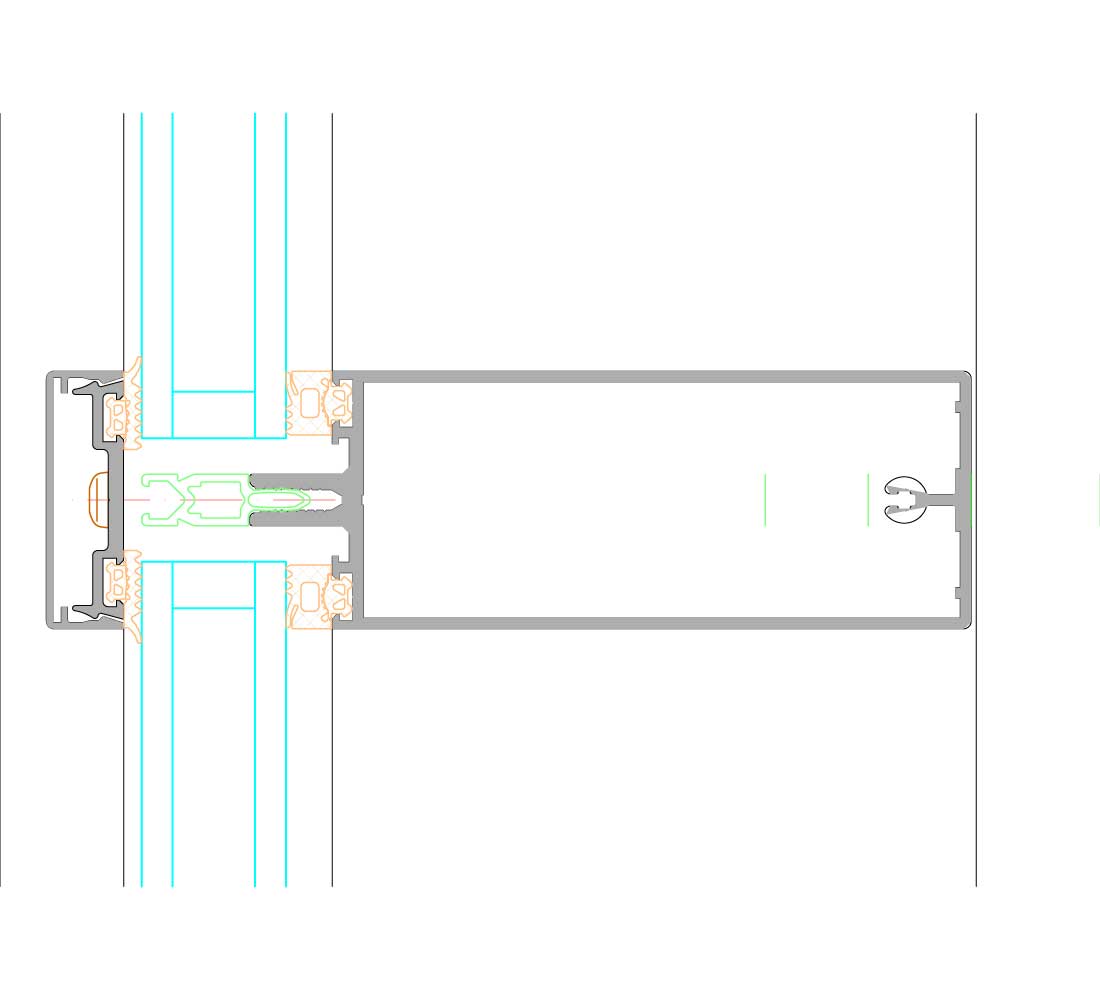

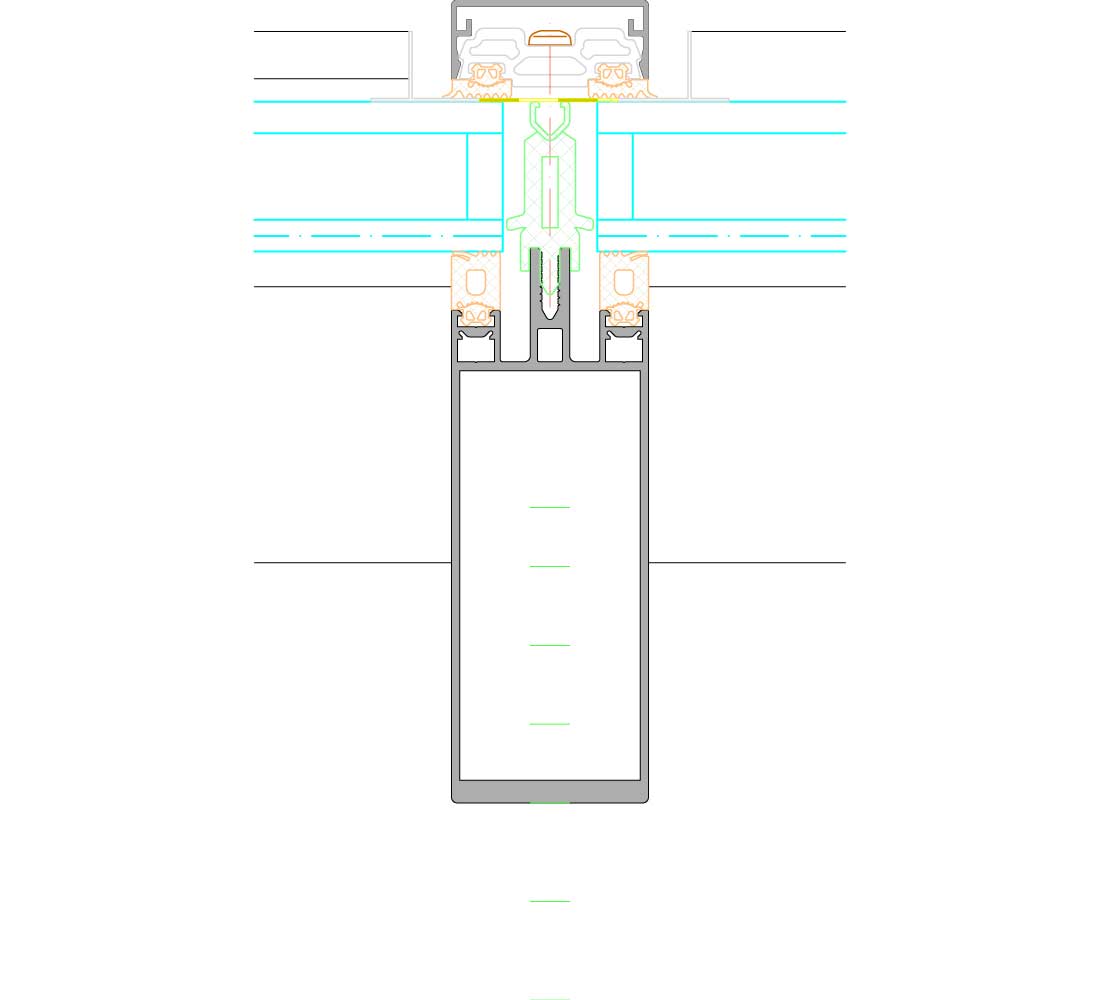

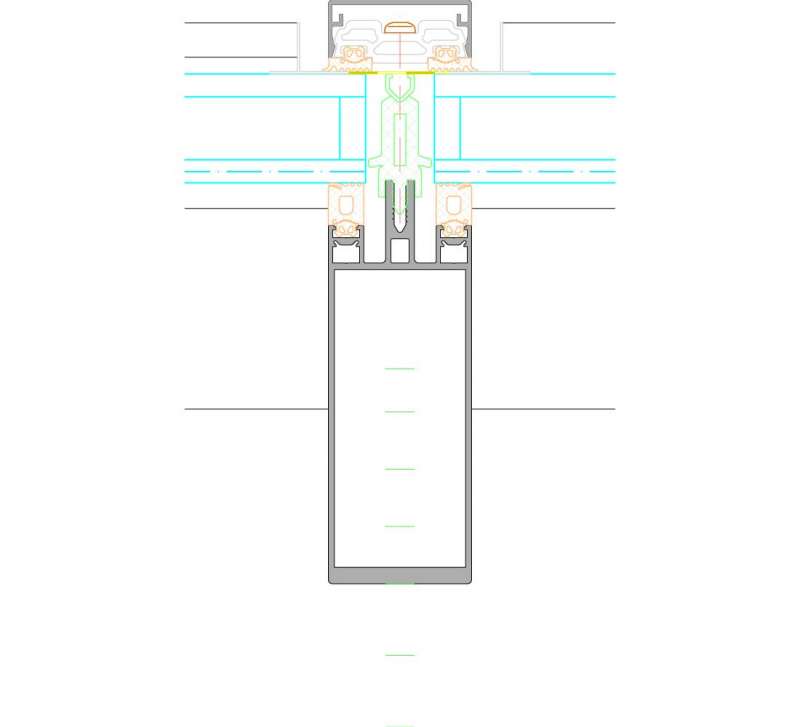

Als Pfosten- / Riegelkonstruktion für großflächige Fassadenverkleidungen von Gebäudestrukturen mit einer äußeren Stirnbreite von 50 mm.



Design-Merkmale:

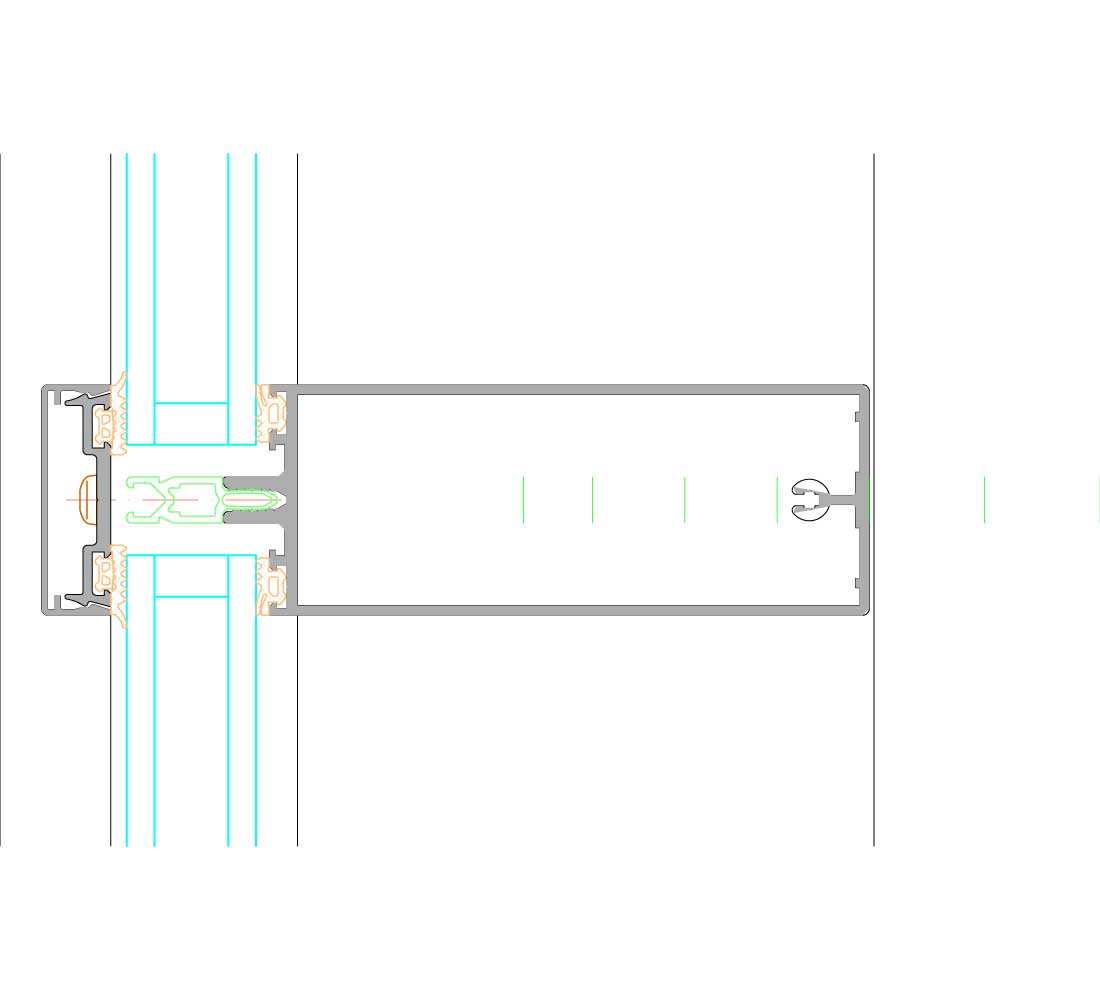

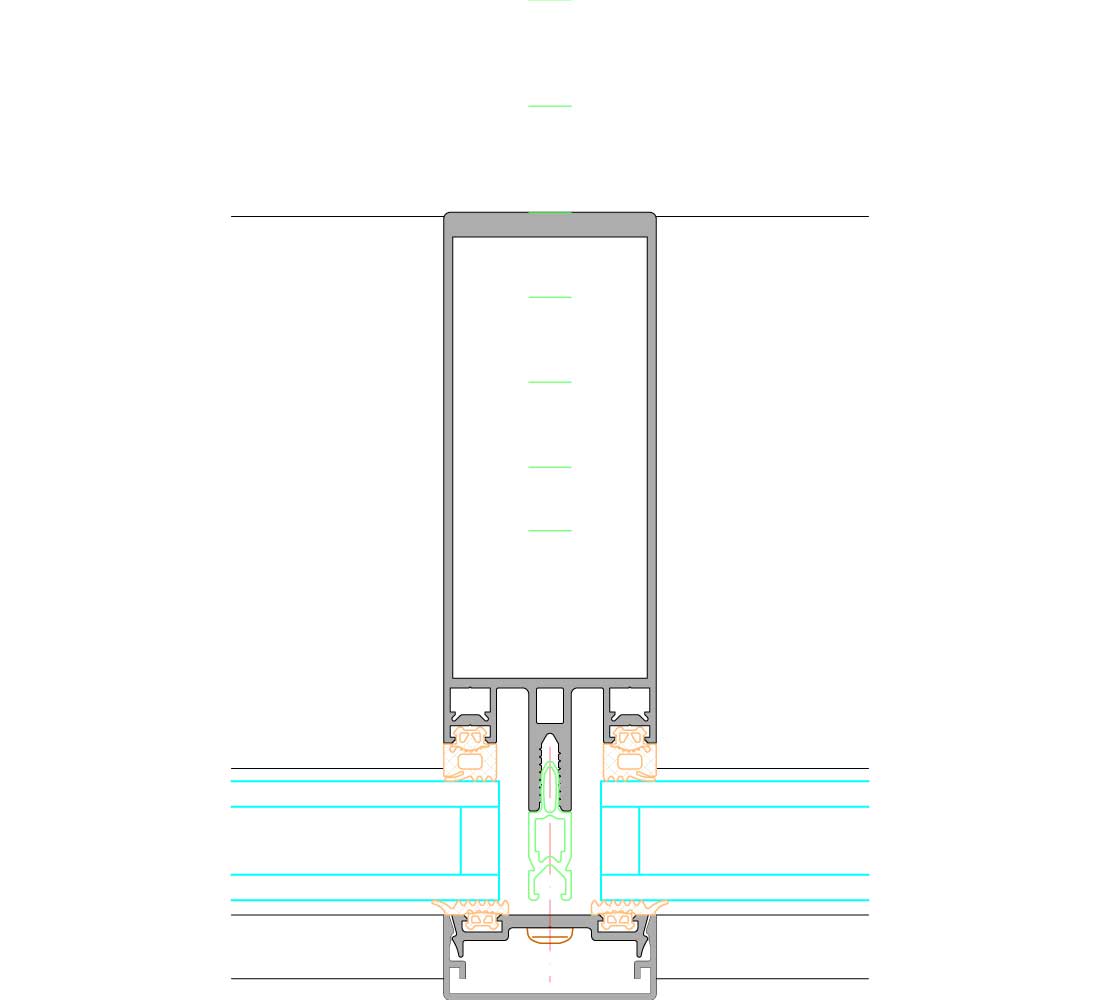

Die Tragkonstruktion der Fassadensysteme besteht aus Konsolen, Pfosten- / Riegelprofilen und Abdeckkappen; Hergestellt aus stranggepressten Aluminiumprofilen der Legierung EN AW 6060.



Tragende Struktur:

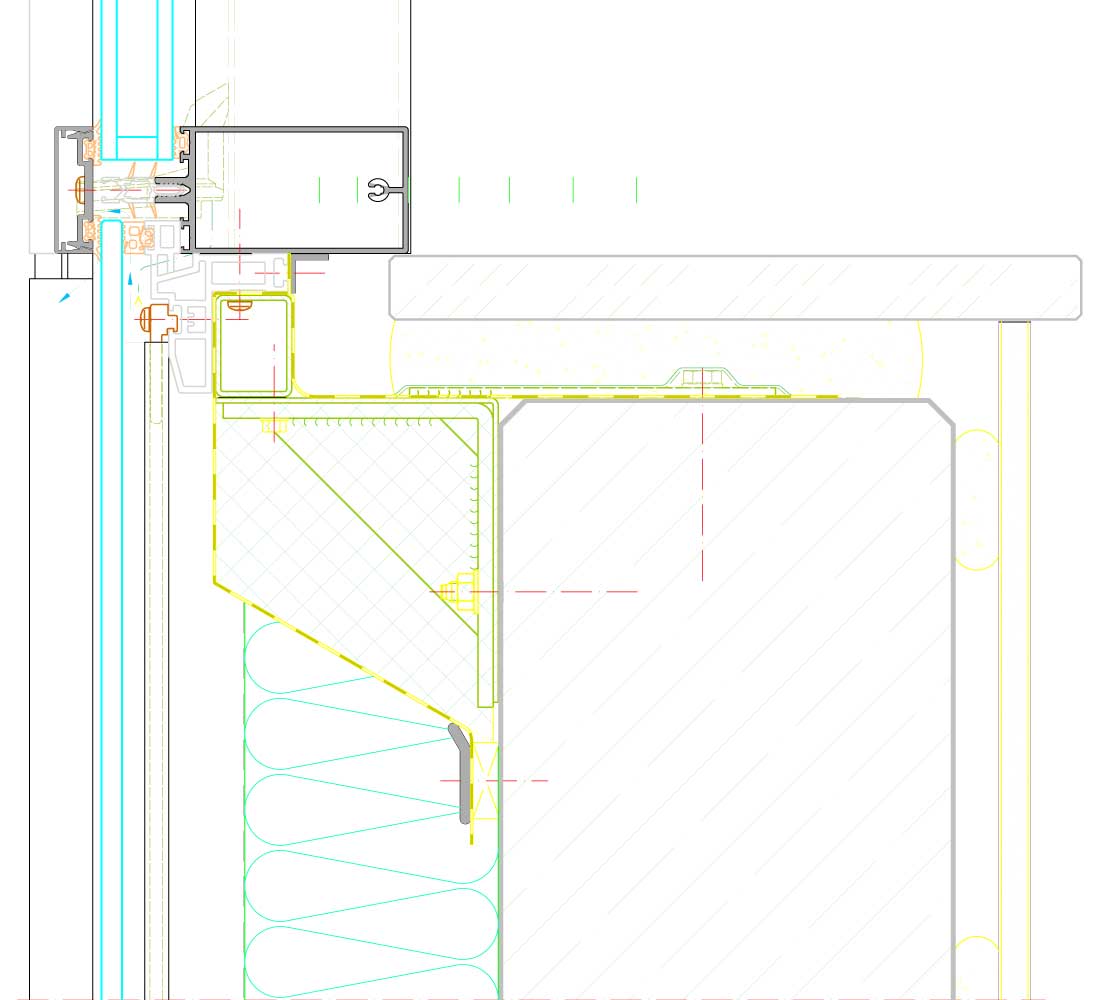

Die Tragstruktur wird in den Fundamenten mittels T-förmiger Konsolen (Festlagerpunkte, Gleitlagerpunkte) verankert, die über die entsprechenden Befestigungshalterungen mit bauaufsichtlich zugelassenen Befestigungen an der Bauwerksstruktur befestigt werden.



Die Vertikalprofile des Unterbaus werden mit Sechskantschrauben mit den Konsolen verriegelt.



Das Pfostenprofil wird durch systemspezifische T-Stollen mit dem Pfostenprofil verbunden.



Um die unten beschriebenen Einfüllungen aufzunehmen, müssen Pfosten und Riegelprofile vor der Installation mit der inneren Verglasungsfalzdichtung versehen werden.



Die Füllungen werden auf 4 Seiten von der Druckplatte und der durchgehenden Außenverglasungsfalzdichtung gehalten.



Profilbreite:
Pfosten-Riegel-Profil 50 mm



Profil Grundtiefen:
Pfosten-Riegelprofil -9,5 mm
Abdeckkappe (Pfosten) -15 mm
Abdeckkappe (Heck) -12 mm
Werkstoff - Aluminium
Bauart - Wärmedämmend
Hochwärmegedämmt



Sicherheit
Einbruchhemmung DIN V ENV 1627 bis 1630
WK 2
WK 3
Kugelsicherheit DIN EN 1522 FB 4



Fassaden
Vorhangfassaden
Nicht belüftete Fassaden (Pfosten / Riegel)
Belüftete und nicht belüftete Fassaden
Ribbon Fensterfassade



Dachfenster
Innenarchitektur

Weitere Tests
Luftdurchlässigkeit DIN EN 12152 AE
Witterungsbeständigkeit DIN EN 12154 - RE1200
Thermische Durchlässigkeit DIN EN 12412-2 - Uf = 1,5W / (m2K)
Messung der Schalldämmung DIN EN 20140
